Realizace podlahového topení

Hlavní vytápění zimní zahrady Blatná (info)

Hlavní vytápění zimní zahrady Blatná
Realizace vyhřívání zimní zahrady. Z důvodu potřeby vyššího výkonu použity výkonnější kabely TO2R(20W/m). Jedná se o tři samostatné topné okruhy - litou anhydritovou podlahu bylo nutno rozdělit dilatačními spárami. Odrazová folie na přáni investora.

Vzorkovna Chotěboř (info)

Vzorkovna Chotěboř
Nestandartní aplikace, ultratenký kabel o průměru 4mm je zafrézován do podkladu z důvodu minimálního navýšení. Běžně se nerealizuje, frézování zvyšuje cenu montáže.

Hlavní vytápění beton RD Praha. (info)

Hlavní vytápění beton RD Praha.
Hlavní vytápění, použity kabely TO2S (17W/m) upevněny zdrhovacími páskami na výztužnou síť. Síť je podložena, aby neležela přímo na podkladu. Betonuje se najednou, je však třeba dbát zvýšené opatrnosti. Volné plocha tvaru "U" je pro kuchyňskou linku.

Kabel TO2S na podložené karisíti. (info)

Kabel TO2S na podložené karisíti.
Podložení karisítě zajistí vyzdvihnutí topného kabelu do cca prostředka betonové desky.

Hlavní vytápění RD Tábor - koupelna (info)

Hlavní vytápění RD Tábor - koupelna
Hlavní vytápění, koupelna použit kabel TO2S, menší rozteče kabelu z důvodu požadavku vyššího instalovaného výkonu. Kabel fixován plastovými příchytkami. Zalito 4 cm anhydritu. Volné plochy pro rohovou vanu a sprchový kout.

Hlavní vytápění RD Tábor - pokoj (info)

Hlavní vytápění RD Tábor - pokoj
Hlavní vytápění, pokoj použit kabel TO2S. Kabel fixován plastovými příchytkami. Zalito 4 cm anhydritu. Volná plocha pro krbová kamna.

Hlavní vytápění koupelna RD Karlštejn (info)

Hlavní vytápění koupelna RD Karlštejn
Hlavní vytápění, použity kabely TO2S, na první beton se připevní kabely pomocí fixačních pásků, potom se to přebetonuje druhou vrstvou.

Temperace koupelny RD Praha Klánovice (info)

Temperace koupelny RD Praha Klánovice
Temperace podlahy v koupelně, použita topná rohož HM 150W/m². Rohož HM je dvoužilová, připojení
má na jednom konci - snadnější montáž.

Hlavní vytápění rohož RD Počátky. (info)

Hlavní vytápění rohož RD Počátky.

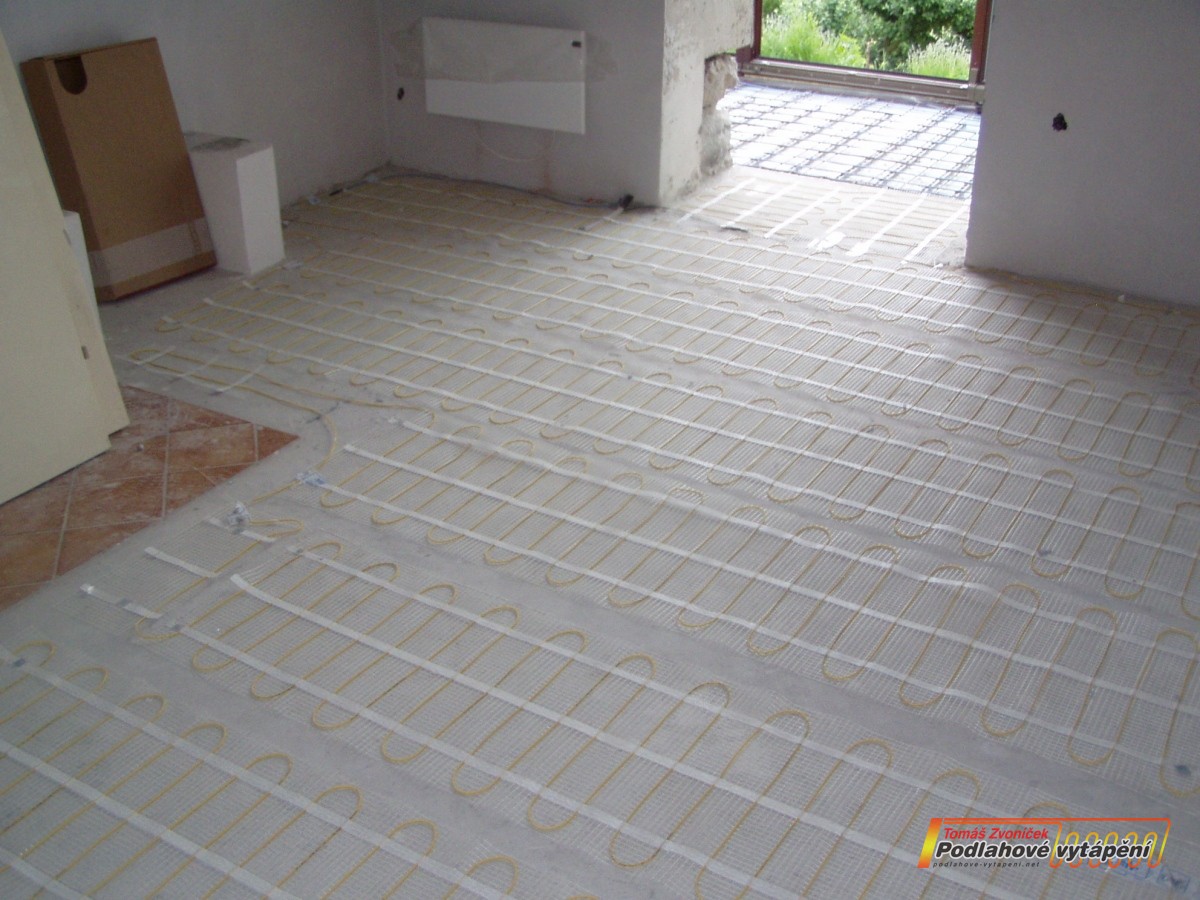

V objektu byly použity topné rohože TR1S (160W/m²) z důvodu požadavku minimalizace zpoždění náběhu systému. Krytina dlažba. Použitá rohož je jednožilová ( připojení z obou stran - náročnější montáž). Zalito flexibilní nivelací.

Pokládka Anhydrit RD Praha (info)

Pokládka Anhydrit RD Praha
Zalévání kabelů T02S stavební firmou

Temperace podlahy zimní zahrady Říčany (info)

Temperace podlahy zimní zahrady Říčany
Použit kabel TO2S , fixovaný na karisíti, která je podložena. Betonáž bude provedena najednou.

Rohož HM před kuchyňskou linkou (info)

Rohož HM před kuchyňskou linkou
Lokální temperace rohoží HM před kuchyňskou linkou

Kabel TO2L před kuchyňskou linkou (info)

Kabel TO2L před kuchyňskou linkou
Stejný případ jako předchozí , kuch. linka tvaru "U", použit kabel ve vrsvě anhydritu.

RD Jihlava dodatečná izolace bublinkovou folii (info)

RD Jihlava dodatečná izolace bublinkovou folii
Technologie - kabely TO2L v 5 cm vrstvě Anhydritu, 20 cm EPS, pro dodatečnou izolaci použita bublinková stavební folie, zajištující vzduchovou mezeru mezi topnou deskou a EPS.

Aplikace rohože HM na Cetris desku (info)

Aplikace rohože HM na Cetris desku
Nízkoteplotní dvoužilová rohož HM 100W/m². Složení podlahy EPS, Cetris deska, HM rohož zalitá flexibilní nivelací, kročejová izolace, plovoucí podlaha.

Aplikace rohože HM na Cetris desku (info)

Aplikace rohože HM na Cetris desku
Koncovka rohože nesmí vyčnívat nad kabely - nutno zapustit do výřezu v podkladu.

Aplikace rohože HM na Cetris desku (info)

Aplikace rohože HM na Cetris desku
Spojka rohože nesmí vyčnívat nad kabely - nutno zapustit do výřezu v podkladu.

Aplikace rohože HM na Cetris desku (info)

Aplikace rohože HM na Cetris desku
Trubka pro čidlo nesmí vyčnívat nad kabely - nutno zapustit do výřezu v podkladu.

Aplikace kabelu TO2S na Cetris desku - křížení s elektroinstalací (info)

Aplikace kabelu TO2S na Cetris desku - křížení s elektroinstalací

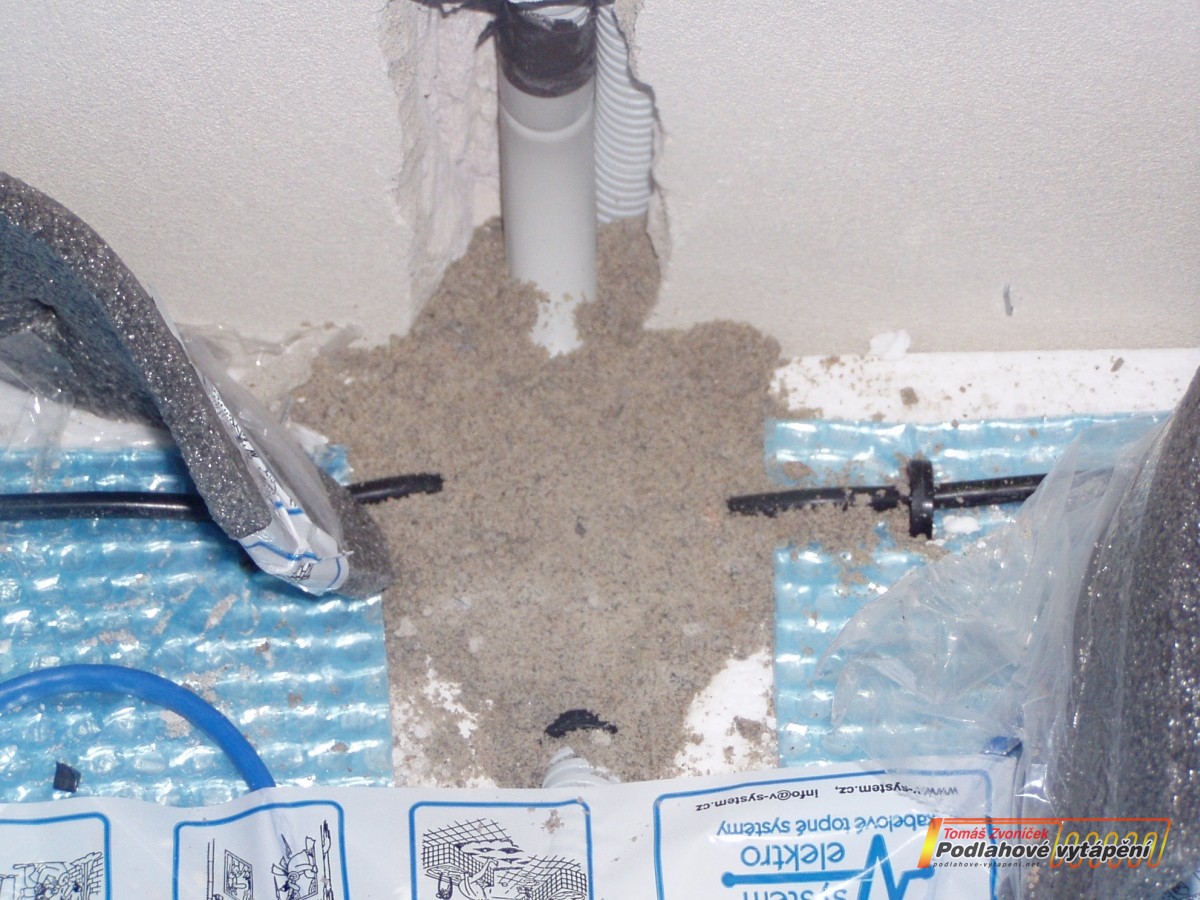

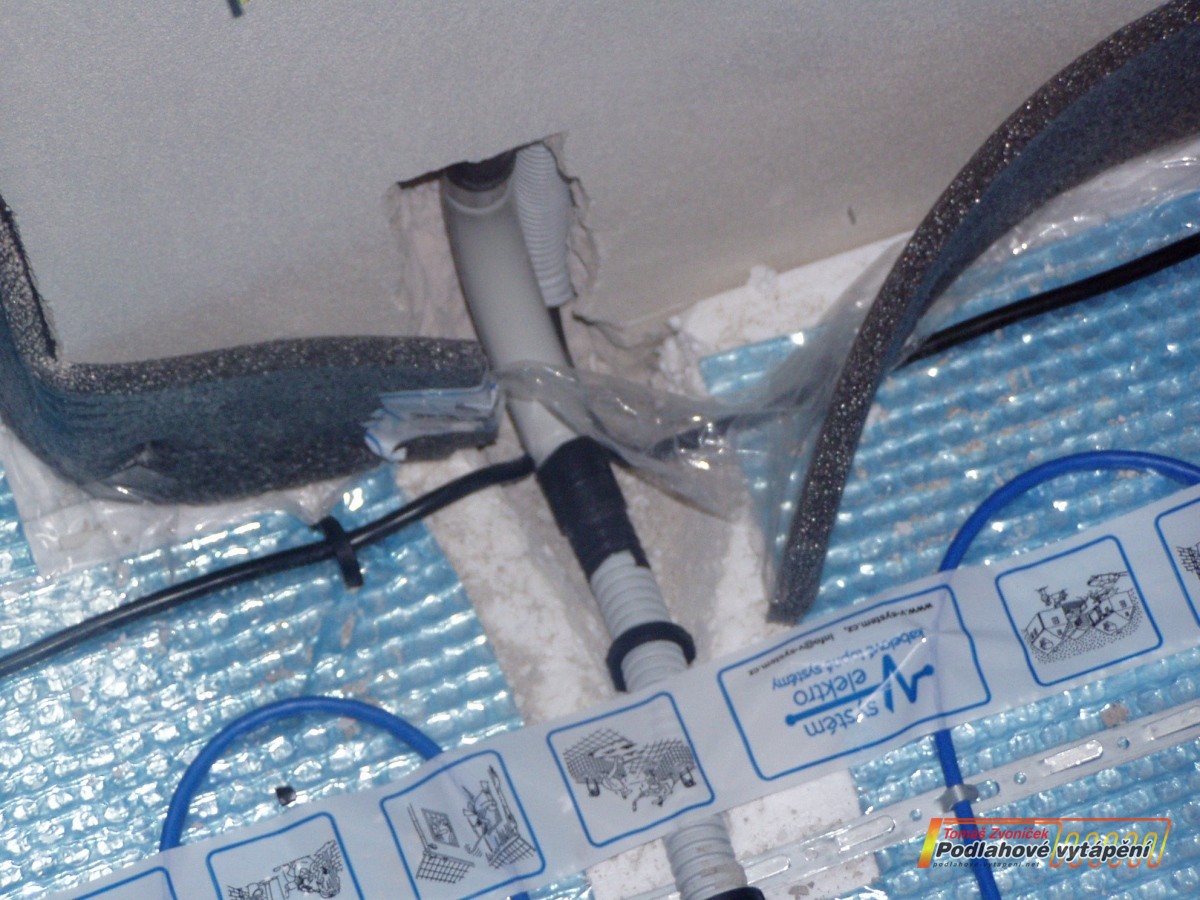

Podlahou je veden kabel CYKY pro napájení svítidla ve spodní místnosti. Protože topné kabely se nesmí topnou částí dotýkat a křížit (a to ani s ostatní elektroinstalací), bylo nutno v Cetris desce vyříznout drážku a CYKY zapustit. V místě křížení je CYKY přestěrkována sádrou, aby nedošlo k dotyku.

Aplikace kabelu TO2S na Cetris desku - umístění čidla termostatu. (info)

Aplikace kabelu TO2S na Cetris desku - umístění čidla termostatu.

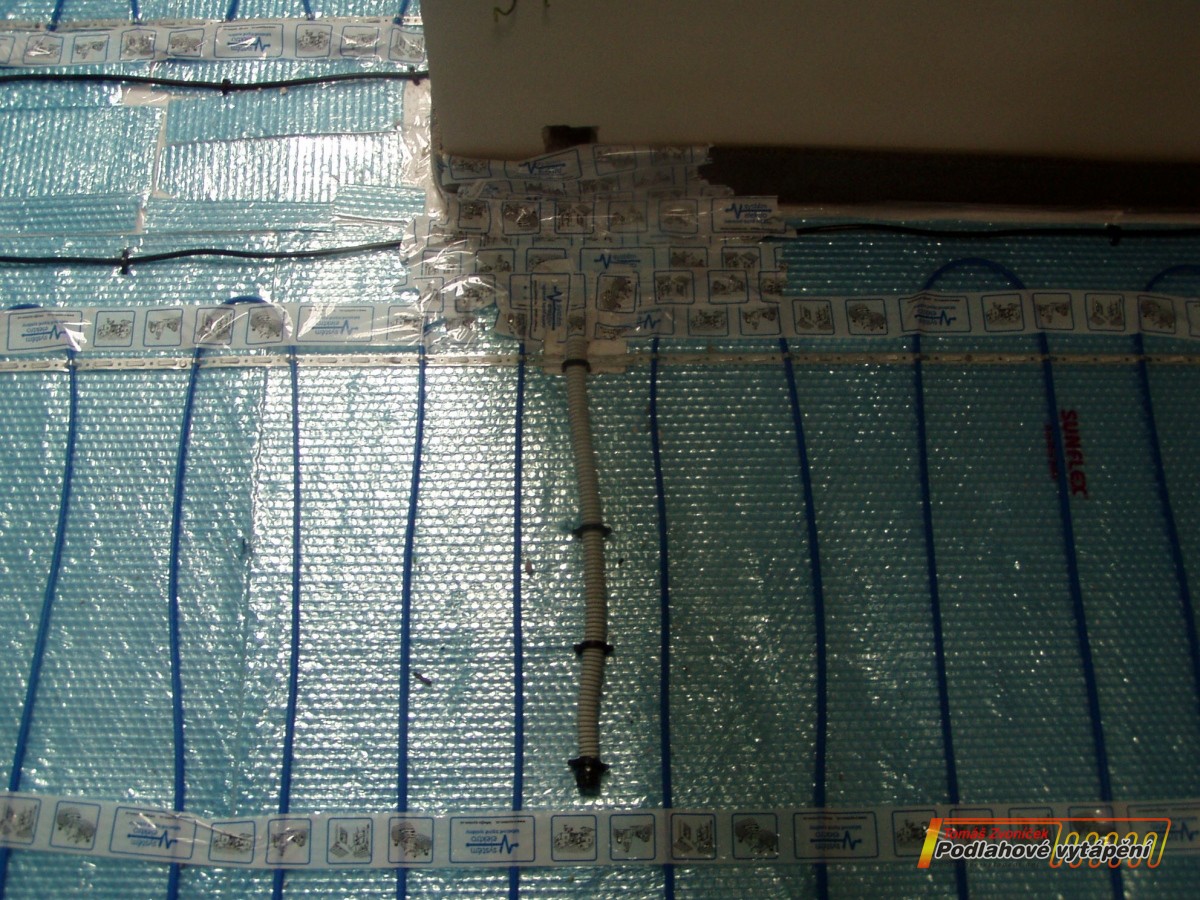

Čidlo termostatu je umístěné v husím krku, uprostřed mezi topnými kabely. Vzdálenost čidla a kabelů je třeba před zalitím mechanicky zafixovat aby nedošlo k posunutí topných kabelů k čidlu a následně ke zkreslení údajů pro termostat.

Aplikace rohože HML pod plovoucí podlahu. (info)

Aplikace rohože HML pod plovoucí podlahu.
Rohož HML je určena pro "suchou montáž" přímo pod plovoucí podlahy. Topný kabel je v Al folii, která zaručí rovnoměrný přenos tepla.

Aplikace rohože HML pod akumulační desku. (info)

Aplikace rohože HML pod akumulační desku.
Aplikace zvolena z důvodu požadavku na suchou pokládku. Na akumulační desku přijde přijde dlažba.

Rekonstrukce - starý beton zapuštění teplotního čidla (info)

Rekonstrukce - starý beton zapuštění teplotního čidla
Výška topné rohože je cca 5mm, vrchní okraj chráničky pro čidlo musí být max. do výšky topného kabelu.

Rekonstrukce - starý beton zapuštění spojek (info)

Rekonstrukce - starý beton zapuštění spojek
Zafrézovat se musí i spojky.

Rekonstrukce - starý beton TR1S (info)

Rekonstrukce - starý beton TR1S
Položená rohož TR1S, nalevo je vidět teplotní čidlo.

Ochrana venkovní plochy Žďár nad Sázavou (info)

Ochrana venkovní plochy Žďár nad Sázavou
Jedná se o lokální ochranu venkovní plochy v oblasti vstupní brány. Použita rohož HMO 12,8/4500W, automatický regulátor ETO2 4550 a dvojice čidel ETOG 55/10.

Ochrana venkovní plochy Žďár nad Sázavou (info)

Ochrana venkovní plochy Žďár nad Sázavou
Ochrana odtokového kanálku před zamrznutím. Použit kabel TO2S, spínáno společně s hlavním systémem.

Ochrana venkovní plochy Žďár nad Sázavou (info)

Ochrana venkovní plochy Žďár nad Sázavou

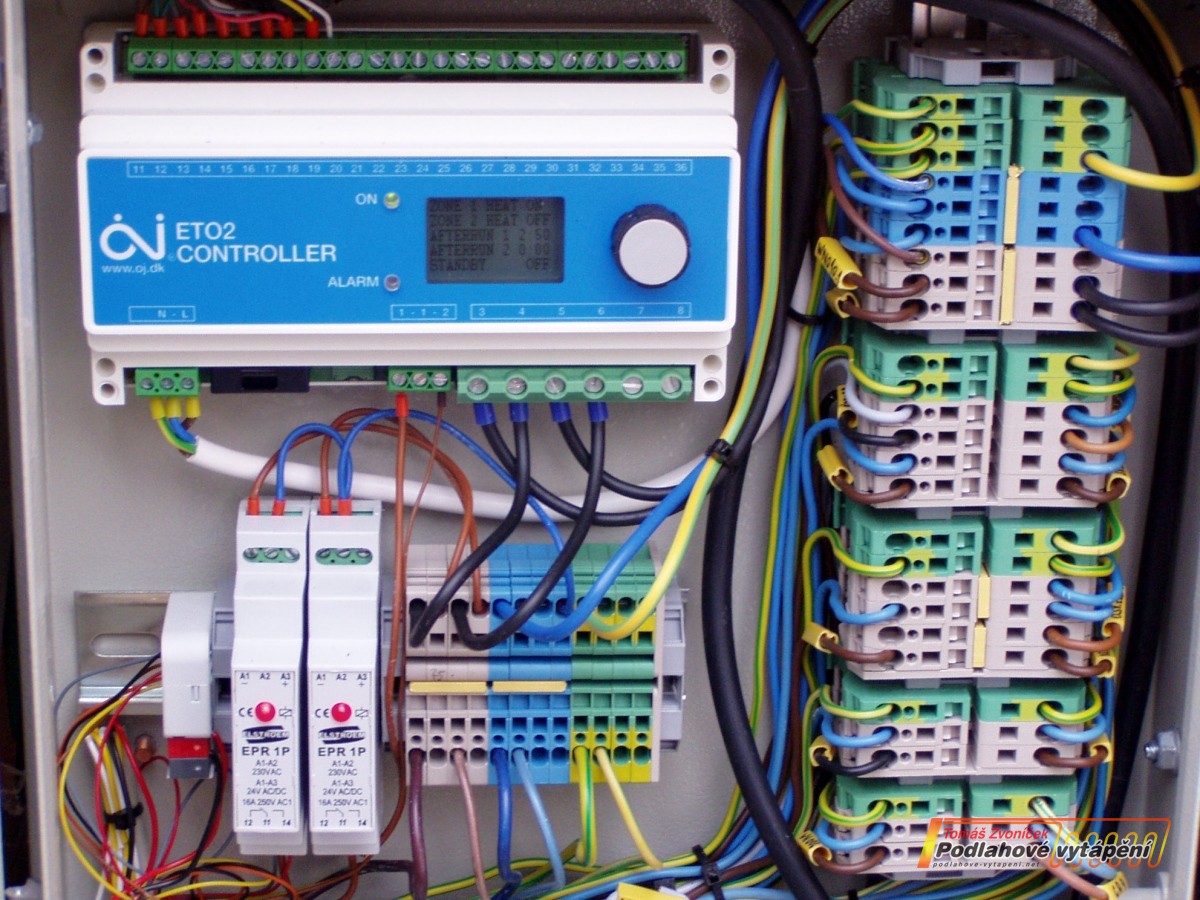

Jedno ze dvou vlhkostně teplotních čidel ETOG 55/10 k regulátoru ETO2 4550. Čidlo je umístěno v horní části vyhřívané plochy a musí být vodorovně - nutno kontrolovat, plochy bývají lehce ve spádu.

Vyhřívání vjezdu v akci (info)

Vyhřívání vjezdu v akci
Použity dva pásy topných rohoží HMO

Pokládka topné rohože HMO pod zámkovou dlažbu. (info)

Pokládka topné rohože HMO pod zámkovou dlažbu.
Na zhutnělý štěrk frakce 16-32 se položí geotextilie 300-500g/m2. Na základní vrstvu kladečského podsypu frakce 4-8 se položí rohož a zakryje. Podsyp nesmí obsahovat ostré kamínky.

Rohož HML pod zámkovou dlažbou. (info)

Rohož HML pod zámkovou dlažbou.
Detail rohože HML v kladecím podsypu pod zámkovou dlažbou 8 cm.

Pokládka topné rohože HMO do betonu. (info)

Pokládka topné rohože HMO do betonu.
Topná rohož HMO je připevněna na betonářských sítích, vyzdvižených cca do prostředka budoucí 15cm silné desky. Kabely k čidlům ETOG jsou taženy v kopoflexech 300 a budoucí místo pro čidlo je určeno EPS kostkou, kterou kabel k čidlu prochází. Toto řešení nám umožní po vybetonování desky čidlo zatáhnout zpět a osadit ho do roviny v úrovni povrchu desky.

Detail HMO na karisíti. (info)

Detail HMO na karisíti.
Detail instalace rohože HMO na betonářské síti.

Příprava pro umístění čidla ETOG v betonové ploše. (info)

Příprava pro umístění čidla ETOG v betonové ploše.
Po vybetonování plochy vyjmeme EPS ucpávku a vznikne nám prostor pro volnou manipulaci s čidlem ETOG. Zde se jedná o svažitý nájezd do garáže. povrch čidla tedy nemůže být v rovině s betonem, ale musí být ve vodováze aby se na něm držela voda. Volné umístění přívodů v kopoflexech nám umožní při instalaci zatáhnout čilo na svoje místo.

Umístění ETOG ve svažité zámkové dlažbě. (info)

Umístění ETOG ve svažité zámkové dlažbě.
Vlhkostně-teplotní čidlo ETOG je umíštěno tak, jak to má být. Vodorovně znivelováno oproti svažitému povrchu zámkové dlažby.

Pokládka geotextilie pod rohož HMO. (info)

Pokládka geotextilie pod rohož HMO.
Geotextilie je položena na zhutnělou vrstvu podsypu 4-8.

Pokládka Rohože HMO do oblouku. (info)

Pokládka Rohože HMO do oblouku.
Rohož HMO lze částečně ohnout do oblouku, naříznutím nosné síťoviny zajistíme rovinu. Je nutno dát pozor, aby rozteče kabelů na vnitřní části oblouku nepřekročily minimální povolené - zde 5 cm.
Rozteč obou rohoží ( na středy) je po celé délce konstantní a zde odpovídá rozvoru osobního automobilu 150cm.

Zakrytá rohož HML (info)

Zakrytá rohož HML
Rohož se zasype kladečskou vrstvou kameniva frakce 4-8.

Vyhřívání balkonu. (info)

Vyhřívání balkonu.
Použit kabel pro venkovní plochy 30W/m , instalovaný výkon 250W/m. Dlažba bude bezprostředně nad kabely ve flexibilním lepidle. Regulace ETR2 s teplotně-vlhkostním čidlem ETOG.

Temperace pojezdové kolejnice vjezdové brány. (info)

Temperace pojezdové kolejnice vjezdové brány.
Topný kabel se zvýšeným výkonem (20W/m) veden vždy dvojitě v betonu po obou stranách kolejnice a jednou přímo v kolejnici.

Instalace kabelu TO2H pod zamkovou dlažbu (info)

Instalace kabelu TO2H pod zamkovou dlažbu
Kabel TOH na geotextilii, fixovaný distančními lištami.

Instalace kabelu TO2H do betonu. (info)

Instalace kabelu TO2H do betonu.
Kabel TO2H + čidlo ETOG před betonáží.

Vysoušení zdi topnou rohoží (info)

Vysoušení zdi topnou rohoží
Kamenná vnější zeď objektu způsobovala permanentní vlhkost s tvorbou plísní. Po instalaci rohože vlhkost zcela zmizela.

Temperace schodů. (info)

Temperace schodů.
Dodatečná temperace schodnic tenkým topným okruhem.

Srub Litoměřicko (info)

Srub Litoměřicko

Srub Praha západ (info)

Srub Praha západ

Srub Karlovarsko (info)

Srub Karlovarsko

Vyfrézovaný montážní otvor pro elektroinstalační krabici. (info)

Vyfrézovaný montážní otvor pro elektroinstalační krabici.

Vyfrézovaný otvor pro sdruženou elektroinstalační krabici. (info)

Vyfrézovaný otvor pro sdruženou elektroinstalační krabici.

ABB Time datová a TV zásuvka (info)

ABB Time datová a TV zásuvka

ABB Time vypínače v dvojrámečku. (info)

ABB Time vypínače v dvojrámečku.

ABB Time zásuvka samostatná. (info)

ABB Time zásuvka samostatná.

ABB Time zásuvky s přepěťovou ochranou. (info)

ABB Time zásuvky s přepěťovou ochranou.

OCD4 plus GIRA vypínač. (info)

OCD4 plus GIRA vypínač.
Hranatá verze termostatu OCD4 v kompatibilním dvojrámečku se spínačem GIRA.

OCD 4 hranaté + GYRA samostatně (info)

OCD 4 hranaté + GYRA samostatně

Termostat OCD4. (info)

Termostat OCD4.
Zaoblená verze termostatu OCD4 ve vlastním rámečku.

Klávesnice TEXECOM ELITE. (info)

Klávesnice TEXECOM ELITE.
Klávesnice zabezpečovacího systému.

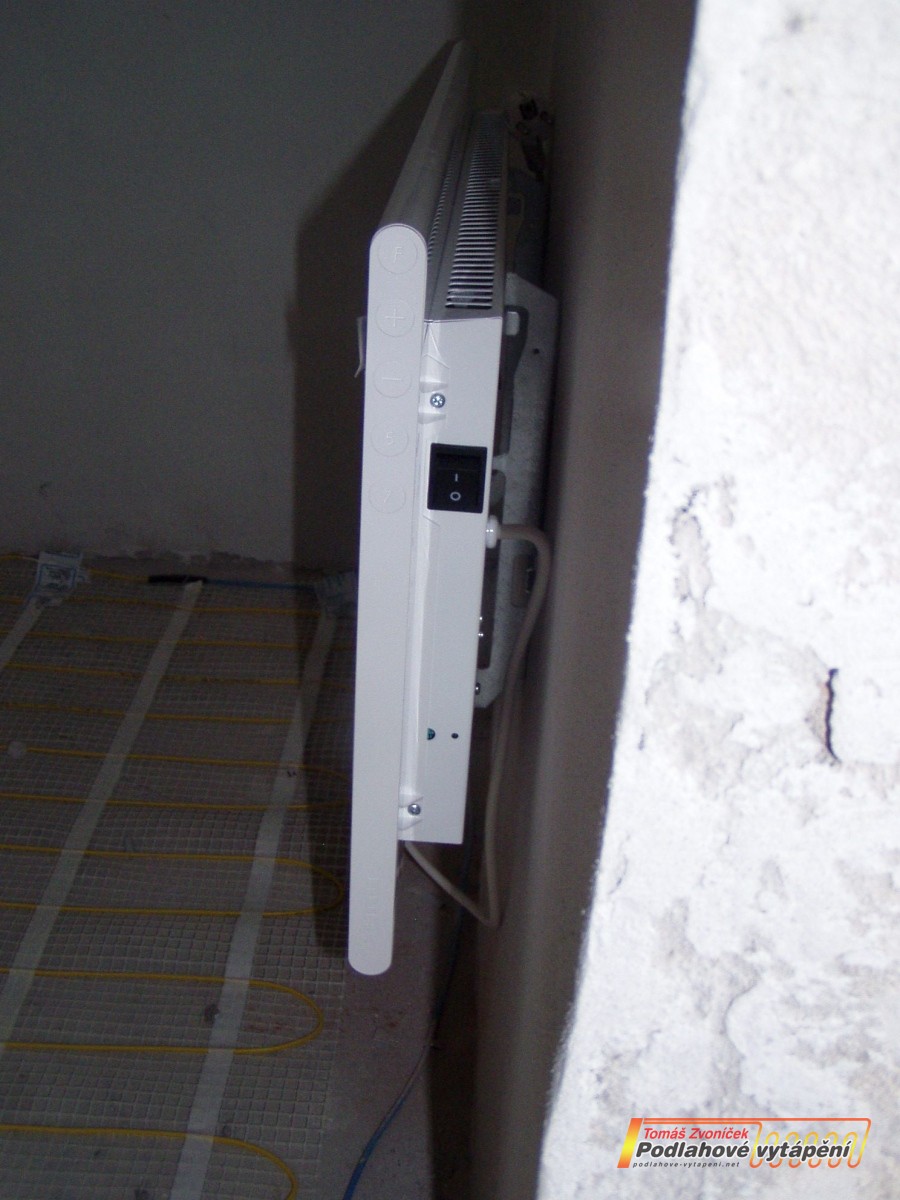

Designový konvektor ADAX NEO. (info)

Designový konvektor ADAX NEO.

Rozvaděč. (info)

Rozvaděč.

Legrand IP 55 plexo venkovní dvojzásuvka. (info)

Legrand IP 55 plexo venkovní dvojzásuvka.

Legrand IP 55 plexo venkovní trojzásuvka. (info)

Legrand IP 55 plexo venkovní trojzásuvka.

Kamera Vivotek IP8361 (info)

Kamera Vivotek IP8361

Legrand Galea Life Pearl vypínače v trojrámečku (info)

Legrand Galea Life Pearl vypínače v trojrámečku

Legrand Galea Life Pearl vypínače v dvojrámečku (info)

Legrand Galea Life Pearl vypínače v dvojrámečku

Legrand Galea Life Pearl zasuvky v pětirámečku (info)

Legrand Galea Life Pearl zasuvky v pětirámečku
Uprostřed zásuvka s přepěťovou ochranou třídy D, dále datová a sdružená TV/SAT zásuvka.

Legrand Galea Life Pearl zásuvky v dvojrámečku (info)

Legrand Galea Life Pearl zásuvky v dvojrámečku

Domácí telefon Legrand/bticino vnitřní jednotka (info)

Domácí telefon Legrand/bticino vnitřní jednotka

Domácí telefon Legrand/bticino venkovní jednotka (info)

Domácí telefon Legrand/bticino venkovní jednotka

ABB Time starostříbrná (info)

ABB Time starostříbrná

ABB Time starostříbrná (info)

ABB Time starostříbrná

ABB Time starostříbrná (info)

ABB Time starostříbrná

Dřevostavba pohled. (info)

Dřevostavba pohled.

instalační krabice LD1 (info)

instalační krabice LD1
Nalevo krabice pro instalaci termostatu podlahového vytápění

Termostat OTD2 plus vypínače ABB Tango. (info)

Termostat OTD2 plus vypínače ABB Tango.

Trojrámeček ABB Tango zasuvky plus TV. (info)

Trojrámeček ABB Tango zasuvky plus TV.

Rozvaděč. (info)

Rozvaděč.

Rozvaděč. (info)

Rozvaděč.

Novostavba pohled. (info)

Novostavba pohled.

Čtyřkombinace KU68 zasuvky + TV + data (info)

Čtyřkombinace KU68 zasuvky + TV + data

Čtyřkombinace zasuvky + TV + data s přístroji Schneider Unica (info)

Čtyřkombinace zasuvky + TV + data s přístroji Schneider Unica

Schneider Unica Quadro Titanium osazeno (info)

Schneider Unica Quadro Titanium osazeno

Vypínač Schneider Unica. (info)

Vypínač Schneider Unica.

Vypínače Schneider Unica pro dvojrámeček. (info)

Vypínače Schneider Unica pro dvojrámeček.

Schneider Unica Quadro Titanium vypínače osazeno (info)

Schneider Unica Quadro Titanium vypínače osazeno

Schneider Unica Quadro Titanium vypínače koupelna (info)

Schneider Unica Quadro Titanium vypínače koupelna

Schneider Unica Quadro Titanium koupelna zásuvky (info)

Schneider Unica Quadro Titanium koupelna zásuvky

Schneider Unica Quadro Titanium zásuvky dvojrámeček (info)

Schneider Unica Quadro Titanium zásuvky dvojrámeček

Schneider Unica Quadro Titanium TV a DAT trojkombinace (info)

Schneider Unica Quadro Titanium TV a DAT trojkombinace

Příprava pro termostat podlahového vytápění. (info)

Příprava pro termostat podlahového vytápění.


Schneider Unica Quadro Titanium vypínač a termostat OTD2 (info)

Schneider Unica Quadro Titanium vypínač a termostat OTD2

Silový a datový rozvaděč otevřený. (info)

Silový a datový rozvaděč otevřený.

Silový a datový rozvaděč zavřený. (info)

Silový a datový rozvaděč zavřený.

Realizované projekty podlahového vytápění

Ukázky realizací

Podlahové vytápění:

Vyhřívání venkovních ploch:

Ostatní aplikace topných kabelů:

Elektroinstalace srubů:

Elektroinstalace sendvičové dřevostavby:

Elektroinstalace klasické zděné novostavby :
